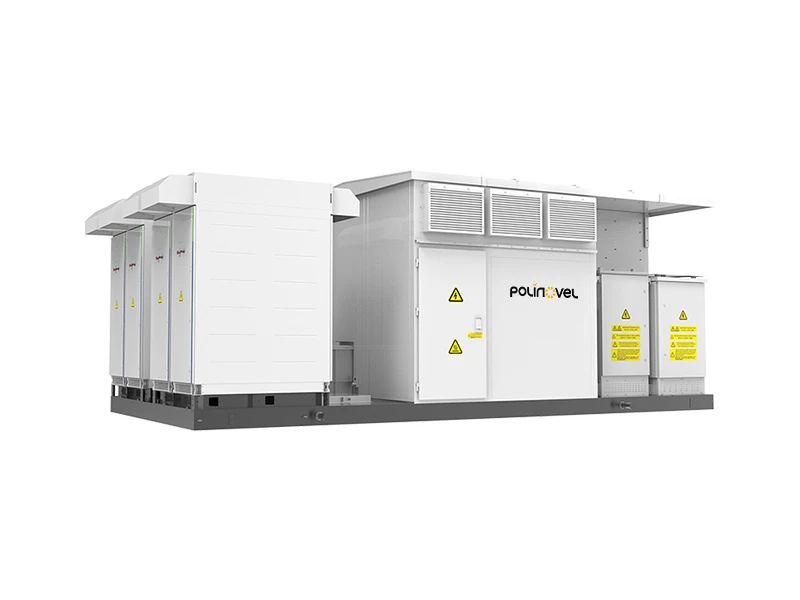

Pinagsamang PCS at Step{0}}Up Transformer para sa BESS
Idinisenyo ang Integrated PCS & Step-Up Transformer para sa BESS para sa mga planta ng pag-iimbak ng enerhiya na nangangailangan ng compact, sentralisadong conversion at step{1}}up na solusyon.
Sa pamamagitan ng pagsasama ng conversion ng PCS, -papataas ng koneksyon sa transformer, kontrol ng grupo ng baterya, at disenyo ng proteksyon, nakakatulong itong bawasan ang pagtutugma ng kagamitan, field wiring, lifting work, at pagiging kumplikado ng pag-install. Sa independiyenteng pamamahala ng pangkat ng baterya at grid-mga adaptive na operating mode, sinusuportahan nito ang maaasahang sentralisadong operasyon ng BESS habang pinapanatili ang layout ng site na mas madaling i-deploy at mapanatili.
Bakit ito integrated PCS transformer station
Nag-aalok ang aming mga produkto ng Battery Storage Container ng hanay ng mga pakinabang.
PCS Conversion at Step{0}}Up in One Unit
Hindi tulad ng karaniwang PCS na pangunahing pinangangasiwaan ang DC/AC conversion, pinagsasama ng pinagsamang solusyong ito ang sentralisadong PCS conversion sa step-pagkonekta ng transformer sa isang unit. Nakakatulong ito na i-convert ang DC power ng baterya sa AC output at pataasin ang boltahe para sa medium-voltage na koneksyon ng BESS.
Grid-Mga Adaptive Operating Mode
Gamit ang PQ, VF, SVG, VSG, high/low voltage ride-through, off{1}}grid operation, at black start functions, masusuportahan ng system ang iba't ibang mga kinakailangan sa pagpapatakbo sa grid-side at utility-scale na mga application ng pag-imbak ng enerhiya.
Mataas na-Efficiency Three-Level Topology
Binuo gamit ang tatlong-antas na topology, sinusuportahan ng system ang mahusay na conversion ng kuryente na may pinakamataas na kahusayan ng system na hanggang 98%. Nakakatulong ito na mapabuti ang pagganap ng paglipat ng enerhiya para sa mga sentralisadong sistema ng pag-iimbak ng enerhiya ng baterya.
Multi{0}}Antas na Proteksyon sa Elektrisidad
Kasama sa pinagsama-samang disenyo ang proteksyong elektrikal at software-mga function sa kaligtasan ng hardware upang suportahan ang mas ligtas na operasyon sa mga high-power BESS na proyekto. Nakakatulong ito na pahusayin ang pagiging maaasahan ng system kung saan gumagana ang conversion ng kuryente, pagtaas ng boltahe-, at koneksyon ng grid nang magkasama.
Pagtutukoy
| Mga Parameter ng DC | |
| Max. DC Boltahe | 1500V |
| Max. DC Current | 1936A×4 |
| Saklaw ng Boltahe ng Grupo ng Baterya | 1000–1500V |
| Bilang ng Mga Nakakonektang Grupo ng Baterya | 2 / 4 |
| Mga Parameter ng AC (Grid-nakakonekta) | |
| Na-rate na Output Power | 6900kVA |
| Rated AC Boltahe | 10–35kV |
| Rated Grid Frequency | 50/60Hz |
| AC Kasalukuyang THD | <3% (Rated Power) |
| Power Factor Adjustable Range | -1~+1 |
| Mga Tampok ng System | |
| Paraan ng Paghihiwalay | Dry-uri / Langis-immersed Transformer |
| Max. Kahusayan ng System | 98% |
| Rating ng Proteksyon | IP65 (Converter) / IP54 (Iba pa) |
| Saklaw ng Operating Temperatura | -40~+60℃ (>45℃Derating) |
| Pinahihintulutang Hanay ng Halumigmig | 0–100% (Hindi-condensing) |
| Max. Operating Altitude | 5000m (>4000m Derating) |
| Paraan ng Paglamig | Temperatura-kontrolado Forced Air Cooling |
| Interface ng Komunikasyon | RS485 / CAN / Ethernet |
| Interface ng HMI | Bluetooth + APP |
| Mga Parameter ng Mekanikal | |
| Mga sukat | 7200×3400×3050mm (Dry-uri) |
| Timbang | 30000kg |

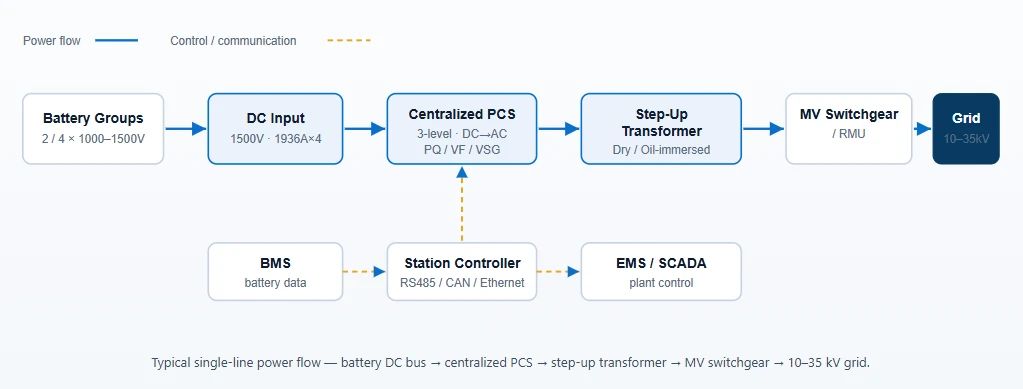

Arkitektura ng Sistema
Bilang isang sentralisadong power conversion system (PCS) na pinagsama sa isang step-transformer, ang BESS PCS skid na ito ay bumubuo ng electrical link sa pagitan ng mababang-boltahe na DC bus at ng medium-voltage grid. Hindi nito kasama ang mga baterya mismo; tumatanggap ito ng 1000–1500 V DC mula sa dalawa o apatmga lalagyan ng imbakan ng enerhiya ng baterya, binabaligtad ito sa AC, at itinataas ang boltahe sa isang proyekto-na-configure na 10–35 kV para sa koneksyon sa grid.
Ano ang nasa loob ng integrated station
Sentralisadong seksyon ng PCS
Kino-convert ng sentralisadong PCS ang DC power ng baterya sa AC at, sa baligtad na direksyon, kinokontrol ang profile ng charge ng bawat grupo ng baterya. Hinahayaan ng independiyenteng pamamahala ng grupo ng baterya ang dalawa o apat na grupo na patakbuhin at protektahan nang hiwalay sa loob ng parehong power block.
Itaas-ang seksyon ng transformer
Itinataas ng step-transformer para sa BESS ang mababang-boltahe na AC sa isang medium-antas ng boltahe para sa koneksyon sa grid. Parehong available ang dry-type at oil-immersed transformer para maitugma ng istasyon ang mga kinakailangan sa kaligtasan, klima, at utility sa site.-
Station controller at komunikasyon
Ang isang station controller ay nag-coordinate ng mga PCS at mga proteksyon na device at nagpapalitan ng data sa -level ng plantasistema ng pamamahala ng enerhiya (EMS)higit sa RS485, CAN, o Ethernet.
Bakit isasama ang PCS at step{0}}transformer
Ang pagsasama-sama ng PCS, transformer, at MV na koneksyon sa isang skid-nakakabit na istasyon ay nagbabago sa pagsisikap sa engineering na dinadala ng isang EPC contractor sa site.
| Pinagsamang PCS + istasyon ng transpormer | Paghiwalayin ang PCS at transpormer | |
|---|---|---|
| Mga interface ng supplier | Isang pinagsamang yunit | Maramihang mga yunit upang tumugma at mag-coordinate |
| Mga pundasyon | Isang skid foundation | Paghiwalayin ang mga pundasyon para sa bawat bahagi |
| Mga kable sa field | Naka-pre-wire sa pabrika | Malawak sa-site LV/MV wiring |
| Commissioning | Pabrika-nasubok, mas mabilis sa site | Mas mahaba sa-site testing |
| Hangganan ng responsibilidad | Malinaw, nag-iisang interface | Hatiin sa mga supplier |
I-configure ang istasyon sa proyekto
Ang 6.9 MVA station ay naka-configure, hindi ibinebenta bilang isang fixed part number -
ang mga opsyon sa ibaba ay itinakda sa panahon ng engineering kaya ang isang naihatid na unit ay tumutugma sa isang grid voltage at isang uri ng transformer.
2-group o 4-group na input ng baterya (1000–1500 V DC)
Dry-type o oil-immersed step-transformer
Proyekto-naka-configure na MV output: 10, 20, 33 o 35 kV
50 Hz o 60 Hz grid frequency
Grid-sumusunod (PQ) o grid-na operasyon (VSG).
Power factor adjustable sa −1 hanggang +1
Transport, pag-install at commissioning
Ang istasyon ay paunang-pinagsama at sinubukan sa pabrika, kaya sa-saklaw ng site ay pangunahing pundasyon, paglalagay ng kable at koneksyon sa grid. Sa footprint na 7200×3400×3050 mm at may timbang na humigit-kumulang 30,000 kg, ang unit ay pinlano bilang isang lampas-lapad na pagkarga, at ang temperatura nito ay-kinokontrol sapilitan-hanginsistema ng paglamigay may sukat para sa −40℃hanggang +60℃na saklaw ng pagpapatakbo.
Pabrika bago-pagsasama at pagsubok
Sa-site work: DC input + MV output lang
Foundation at civil works ng EPC
DC / MV cable entry at grounding interface
Pagsubok sa pagtanggap ng pabrika (FAT) at site (SAT).
Idinisenyo ang access sa pagpapanatili sa layout
Pinagsamang PCS at step{0}}transformer para sa BESS - FAQ
Q: Baterya ba ang produktong ito?
A: Hindi. Ito ay isang sentralisadong PCS at step{1}}stasyon ng transformer. Kino-convert at pinapataas nito ang kapangyarihan sa pagitan ng DC bus ng baterya at ng medium-voltage grid, ngunit hiwalay na ibinibigay ang mga baterya bilang mga lalagyan ng imbakan ng enerhiya ng baterya.
Q: Ano ang kasama sa integrated station?
A: Isang sentralisadong PCS, isang step-transformer (dry-type o oil-immersed), station control at communication, at auxiliary power at thermal management, na may MV switchgear / RMU na naka-configure sa bawat proyekto. Ang mga DC cable, MV cable, at ang pundasyon ay karaniwang ibinibigay ng EPC.
Q: Maaari ba itong kumonekta sa 33 kV o 35 kV?
A: Oo. Ang output ng MV ay na-configure sa iisang grid voltage sa loob ng 10–35 kV range, kabilang ang 33 kV at 35 kV, batay sa configuration ng transformer ng proyekto.
T: Paano pinamamahalaan ang dalawa o apat na pangkat ng baterya?
A: Nagbibigay ang istasyon ng independiyenteng pamamahala sa pagsingil at paglabas para sa bawat grupo ng baterya, kaya ang dalawa o apat na grupo ay maaaring patakbuhin at protektahan nang hiwalay sa loob ng parehong 6.9 MVA power block.
T: Ang 98% ba ay kahusayan ng PCS na kahusayan o kahusayan ng system?
A: Ang nakalistang 98% ay ang pinakamataas na kahusayan ng system. Ang eksaktong sukat ng punto at kondisyon ng pagkarga ay nakumpirma sa datasheet ng proyekto.
T: Sinusuportahan ba nito ang operasyon-pagbuo ng grid?
A: Oo. Sa tabi ng grid-kasunod ng PQ control, sinusuportahan ng istasyon ang pagpapatakbo ng VSG (grid-forming), HVRT/LVRT ride-through, off-grid VF control, at black start, na napapailalim sa lokal na grid code.
Q: Anong impormasyon ang kailangan para sa isang quotation?
A: Kinakailangang kapangyarihan (MW/MVA), hanay ng boltahe ng DC ng baterya, bilang ng mga pangkat ng baterya, boltahe ng grid at dalas, bansa, anumang kinakailangan-pagbuo ng grid, kagustuhan sa transformer, temperatura sa paligid, altitude, at petsa ng paghahatid ng target.
Humiling ng Panukala sa Engineering
Sabihin sa amin ang iyong mga parameter ng proyekto at magbabalik ang aming mga inhinyero ng isang naka-configure na single-diagram ng linya,
saklaw ng supply at quote sa badyet - walang mga cell ng baterya na kinakailangan, istasyon lamang.
